5-Achs Schweizer CNC-Drehmaschine
,mit zwei Spindeln
,Schweizer Drehmaschine der Baureihe MA
System:
Taiwan SYNTEC
Model:
Syntec220TB
Control Channels:
Doppelkanal
Minimum Setting Unit:
0,001 mm
Machining Ability:
Max. Bearbeitungsdurchmesser: 26 mm
Maximum Single Feeding Length (Rotary Guide Bush):
200mm
Maximum Single Feeding Length (Without Guide Bush):
1:2,5D (Durchmesser:Länge)
Main Spindle Max Drilling Dia:
Φ10mm
Main Spindle Tapping Dia:
M8
Rotary Tools Max Drilling Dia:
Φ8mm
Rotary Tools Max Tapping Dia:
M6
Sub Spindle Max Drilling Dia:
Φ8mm
Sub Spindle Max Tapping Dia:
M6
Tools:
Anordnung der Werkzeugbasis: Werkzeugbasis in der oberen Reihe; Hauptspindel-Außen-Werkzeuge: 6 Stüc
Spindles:
Haupt-/Nebenspindeltyp: Elektrische Spindel mit interner Ölkühlung; Haupt-/Nebenspindelgeschwindigke
Motors:
Hauptspindelleistung: 2,2 kW/3,7 kW; Unterspindelleistung: 2,2 kW/3,7 kW; Motorleistung der seitlich
Others:
Teilesammler: Kurze Teile (Förderband), Lange Teile (Heckauswurf); Leistungskapazität: 22 kW; Luftdr
Produktbeschreibung
MA25-5II 5-Achsen Zwillingsspindel Schweizer CNC-Drehmaschine
Produktübersicht

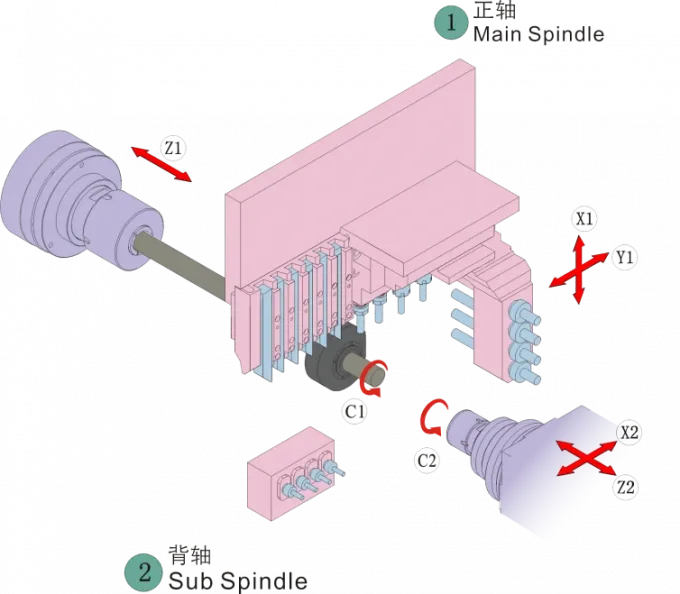

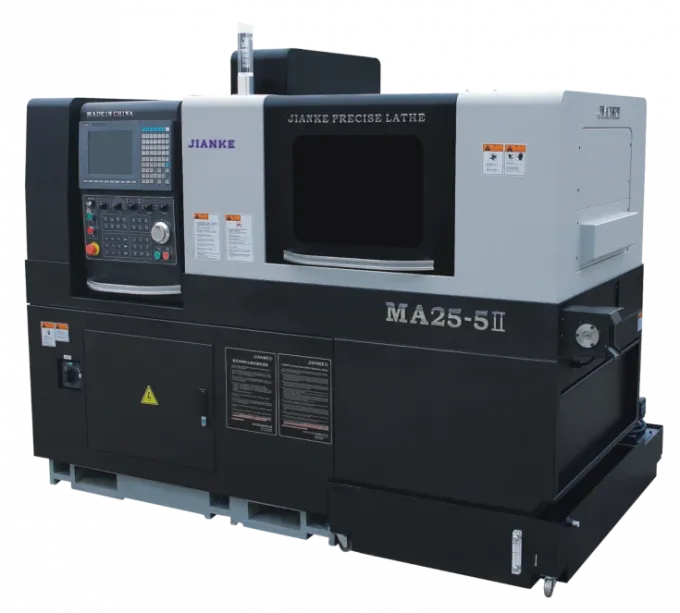

Aussehen der Drehmaschine / Struktur des Werkzeughalters

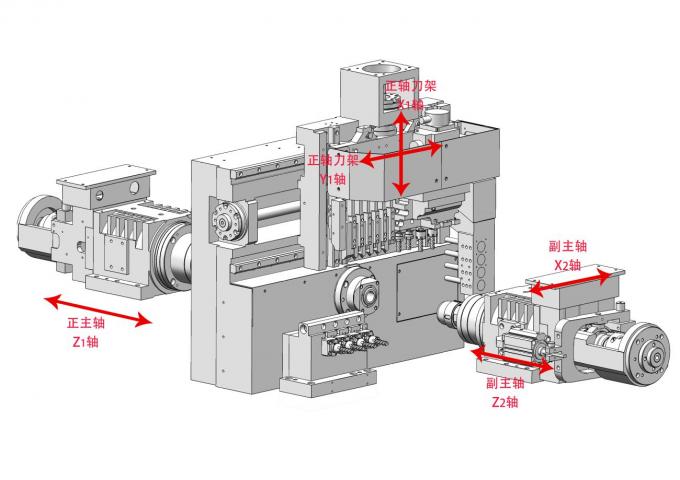

Strukturdiagramm
Wesentliche Merkmale
Rotationelle Führung Bush / ohne Führung Bush Wechselmodus
Unterstützt sowohl den drehbaren Führungsbuschmodus für die Verarbeitung von schlanken Stangen (Einfachzufuhrlänge 195-200 mm) als auch den ohne Führungsbuschmodus für kurze Werkstücke mit einem Länge-Durchmesser-Verhältnis von weniger als 1:2.5, wodurch die Stofflänge des Schwanzes minimiert wird.
Elektrische Spindel, die mit Öl gekühlt wird
Nutzt die japanische Ölgekühlte elektrische Spindeltechnologie mit NSK-Lagern für eine verbesserte Steifigkeit, Drehmomentkraft und stabile Verarbeitungsgenauigkeit.
Erweitertes Schrott-Sammelsystem
Es verfügt über eine Trennplattform für die Sammlung von Splittern und einen 250-L-Schneidölbehälter mit mehrkanaligen Filterbildschirmen und Ölrückkehr-Bafflern für eine effiziente Trennung und Kühlung von Ölsplittern.
Flexible Auswerfung des Werkstücks
Standard-Vorderentladung für Teile unter 90 mm über eingebautes Förderband, mit hinteren Entladungsoption für längere Teile durch Subspindel Mitte.

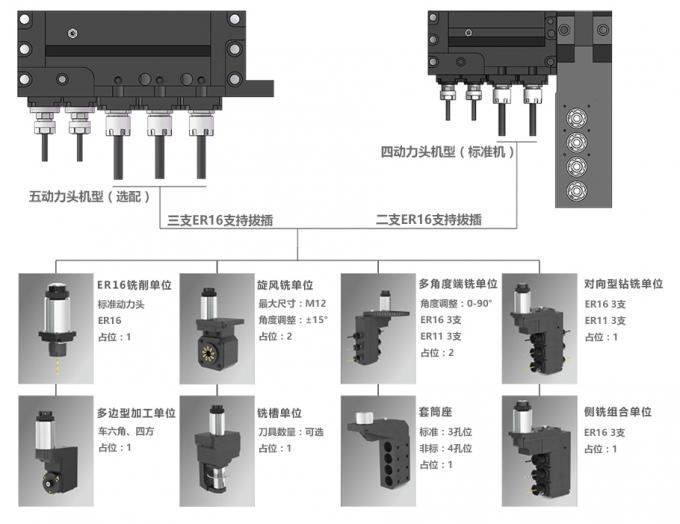

Modularer Ausbaukapazität
Die Standardkonfiguration umfasst 2 ER11 + 2 ER16 seitliche Drehwerkzeuge mit modularen Erweiterungsfunktionen für zusätzliche Fähigkeiten und Werkzeugpositionen.
Technische Spezifikation
| System | Taiwan SYNTEC Syntec220TB |
|---|---|
| Steuerkanäle | Doppelkanal |
| Mindesteinstellungseinheit | 0.001 mm |
| Maximaler Verarbeitungsdurchmesser | 26 mm |
| Höchstlänge der Einmalzufuhr | Drehführerbusch: 200 mm Ohne Führerbusch: 1:2.5D (Dia:Länge) |
| Hauptspindel Max Bohrdurchmesser | Φ10 mm (axiale) |
| Durchmesser der Hauptspindel | M8 (Axial) |
| Drehwerkzeuge Max Bohrdurchmesser | Φ8 mm (radial) |
| Drehwerkzeuge Maximal Tapping-Durchmesser | M6 (radial) |
| Anordnung der Werkzeugbasis | Werkzeugstütze der oberen Reihe |
| Hauptspindel O.D. Werkzeuge | 6 Stück (1*16X16mm + 5*12X12) |
| Haupt-/Unterspindeltyp | Elektrische Spindel zur inneren Ölkühlung |
| Haupt-/Unterspindelgeschwindigkeit | Bei der Prüfung des Fahrzeugs sind folgende Anforderungen zu beachten: |
| Hauptspindelleistung (Nennwert/Maximum) | 2.2kw/3.7kw |
| Bewegliche Achse | 5 Achsen (X1, Y1, Z1, X2, Z2) |
| Leistungskapazität | 22 kW |
| Größe der Drehmaschine | 2.65m * 1.4m * 1.75m |
| Das Gewicht der Drehmaschine | 3050 kg |
Standardzubehör
| Nein | Name | Qty | Anmerkung |
|---|---|---|---|
| 1 | Schutzdeckel | 1 Satz | |
| 2 | Namensschild | 1 Stück | |
| 3 | Spindel | 2 Einheiten | Haupt- und Unterspindel |
| 4 | Messerhalter für Drehwerkzeuge | 1 Satz | 1*10X10mm + 5*12X12 |
| 5 | Seite Rotary Tools Basis | 1 Satz | 2*ER11 + 2*ER16 |
| 6 | Hauptspindel Endfläche Bohrwerkzeugbasis | 1 Satz | 4 Stück ER11/ER16 |
| 7 | Unterspindel-Bohrwerkzeugen | 1 Satz | 4* ER11/ER16 (aufrüstbar auf Endwand Drehwerkzeuge) |
| 8 | Lebender Drehführerbusch | 1 Satz | |
| 17 | Transformator | 1 Einheit | |
| 18 | Handbuch | 1 Satz | Enthält Drehmaschinenhandbücher, Systembuch, Ersatzteilliste und Qualitätsprüfungsbericht |
Zusätzliche Ausrüstung
| Nein | Name | Funktionen | Anmerkung |
|---|---|---|---|
| 1 | Stangefütterung | Automatische Zufuhr/Tankfüllung von langen Balkenmaterialien; ermöglicht eine automatisierte Produktion | Empfohlen essentiell |
| 2 | Hochdruckpumpe | Hilft bei Splitterbruch, Splitterentfernung und Erosion; verlängert Werkzeuglebensdauer; verbessert die Genauigkeit | Auswählen nach Bedarf |
| 3 | Ölnebel-Sammler | Absorbiert atomisierten Ölnebeln; pflegt Werkstattumgebung | Auswahl nach Bedarf (pflichtig bei Hochdruckpumpe) |
| 4 | Splitterförderer | Kettentypförderer entfernt Splitter; verringert die Häufigkeit des manuellen Entfernens von Splittern | Auswählen nach Bedarf |
| 5 | Module des Stecktyps | Endgesichts-Rotationswerkzeuge, Winkel-Rotationswerkzeuge, Gewindedrehen, Hobbing-Basis, Sägeblattbasis, Bohrwerkzeugbasis usw. | Bestätigen Sie mit JIANKE nach den tatsächlichen Bearbeitungsanforderungen |
Hauptkomponentenmarken
| Komponente | Herkunft und Marke |
|---|---|
| Betriebssystem | SYNTEC (Hergestellt in TAIWAN) |
| Spindel und Treiber | Ölkühlungsspindel / Mitsubishi-Treiber |
| Lager | Japanische NSK |
| Führungsschiene | Japan THK / Taiwan Hiwin / Taiwan PMI |
| Führungsschraube | Japan THK / Taiwan Hiwin / Taiwan PMI |
| Servomotor | SYNTEC (Hergestellt in TAIWAN) |
| Elektrische Komponenten | Frankreich Schneider |
| Schmierstoffsystem | Japan Herg |
| Relais | Japan Omron |
Rohstoffanforderungen
- Empfohlene Verwendung von polierten/präzise gezogenen Materialien mit einer Stanglänge von ≤ 3 M
- Materialdurchmesser Toleranzkonstanz innerhalb von ± 0,02 mm
- Material rundheit Toleranzkonsistenz innerhalb von 0,005-0,01 mm
- Materialrichtigkeit innerhalb von 0,35 mm/m
- Alle Stangenmaterialien erfordern eine Schamferung an beiden Enden.
- Bei Materialien mit großem Durchmesser und unregelmäßigen Materialien kann eine Schwanzdrehung erforderlich sein, um die Kompatibilität mit dem Barfeeder zu gewährleisten
- Voraussetzung für eine vorherige Anmeldung für eine Materialhärte über HRC28 Grad
Qualitätssicherung und technischer Support
Garantiezeit
Ein Jahr ab dem endgültigen Annahmedatum. Kostenloser Service bei normalen Gebrauchsschäden. Materialgebühren nur bei unzulässigen Gebrauchsschäden innerhalb des ersten Jahres.
Dienstleistungen vor dem Verkauf
Kostenlose Grundausbildung für technisches Personal in der Fabrik für CNC-Drehmaschinenbetrieb, Debugging und Wartung.
In-Sales-Service
Personal, das bei der Ankunft der Ausrüstung zur kostenlosen Grundschulung in die Fabrik des Käufers geschickt wird.
Dienstleistungen nach dem Verkauf
24-Stunden-Reaktion auf Lösungsbedürfnisse vor Ort.
Technische Unterstützung
Ferntechnische Anleitung für komplexe Bauteile.
Referenzen für den inländischen Endbenutzer
Anmerkung:Aufgrund der unterschiedlichen Optionen/Konfigurationen der Schweizer CNC-Drehmaschinen stellen die obigen Regelkombinationen dar. Für besondere Anforderungen wenden Sie sich bitte an JIANKE.
